立軸式混凝土攪拌機的工作原理以及攪拌機攪拌系統方案設計。根據設計要求，對混凝土攪拌機的攪拌系統初步定型，并對攪拌系統的主要部件進行設計和計算。
- 2018-03-07
立軸式混凝土攪拌機的工作原理
混凝土攪拌機工作原理以及攪拌機攪拌系統方案設計。根據設計要求，對混凝土攪拌機的攪拌系統初步定型，并對攪拌系統的主要部件進行設計和計算。
主要設計結論如下：
主要設計結論如下：
（1）攪拌機的結構方案分析與總體設計
本攪拌機的結構是由機架、攪拌裝置、傳動系統所主成。 機架是整個設備的支撐部分，由槽鋼和鋼管焊接而成。攪拌裝置由攪拌筒、攪拌軸、攪拌鏟片所主成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸主成一體，攪拌鏟與攪拌筒底間隙可微量調整。傳動系統由電動機、減速器、帶傳動、鏈傳動所組成。

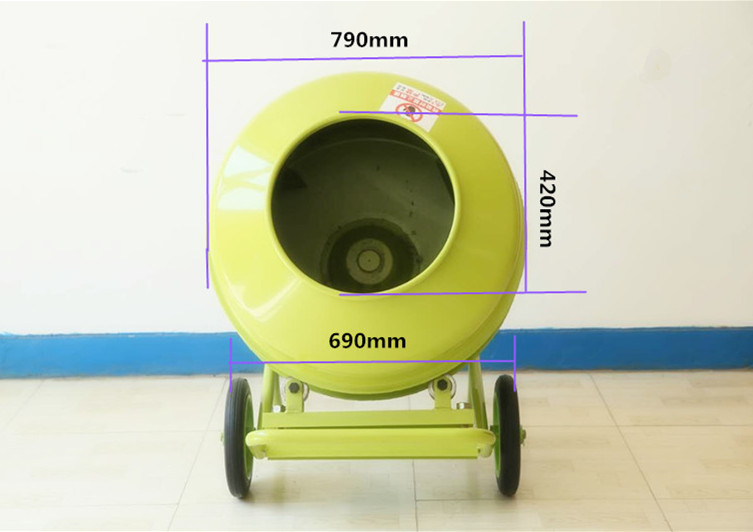

小型攪拌機裝置是安裝在軸套上的鏟片式葉片，葉片隨軸的旋轉而轉動，對筒內物料進行攪拌，是物料混合均勻，攪拌臂向上伸出，可起到攪拌上方
物料的作用。
物料的作用。（3）傳動系統的設計
傳動系統是由V帶傳動和鏈傳動來傳遞運動的。電動機輸出轉速通過V帶傳動傳遞到減速器，減速器又通過鏈傳動將轉速傳遞給攪拌機的主軸，主軸帶動軸套轉動，從而使攪拌葉片旋轉，來完成攪拌的工作。
